洁净室的适用范围非常广,继小编在上一篇文章中介绍了《洁净室系统图文详解(一)》,今天小编再进一步地为大家讲述《洁净室系统图文详解(二)》!


365在线体育(中国北京)有限公司,湘潭彩钢夹芯板销售,湘潭彩钢板销售

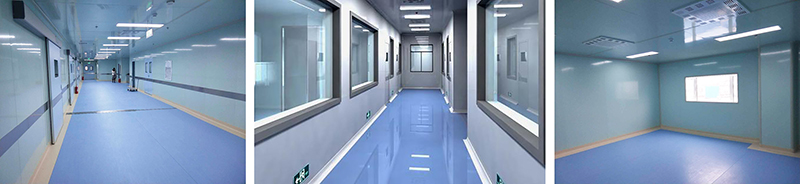

⑥地面


365在线体育(中国北京)有限公司,湘潭彩钢夹芯板销售,湘潭彩钢板销售


根据不同的用户需求,可以提供环氧自流平、PVC卷材和环氧彩砂地面等不同种类材质的地面材料。并且可以提供具有抗静电表面的特殊地面材质,同时在一个项目中可以设计为不同颜色区分不同的洁净等级的地面。
PVC,环氧彩砂或环氧自流坪地面与墙板的连接。


365在线体育(中国北京)有限公司,湘潭彩钢夹芯板销售,湘潭彩钢板销售


>>>三种地面材料比较


365在线体育(中国北京)有限公司,湘潭彩钢夹芯板销售,湘潭彩钢板销售


⑦连接件

铝合金天地轨型材、其他铝合金型材、1/4 圆弧铝合金型材、1/8 圆弧铝合金压铸件以及其他辅材辅料。
>>>洁净室铝型材及其他
材料材质-铝合金挤压型材和铝合金压铸件。
表面处理-铝合金型材为阳极氧化表面处理,除了没有外露的铝合金型材。
材料厚度-大多数铝合金型材的厚度为1.2毫米,强度高、尺寸精密并且容易安装。
圆角的圆弧半径-圆弧材料采用PVC材质和铝合金材质,或者交叉搭配使用,符合GMP要求,易于清洁。
密封胶-道康宁白色硅胶用于密封板间的缝隙和板与圆角之间的各种缝隙。黑色道康宁硅胶用于密封板与窗之间的缝隙。


365在线体育(中国北京)有限公司,湘潭彩钢夹芯板销售,湘潭彩钢板销售

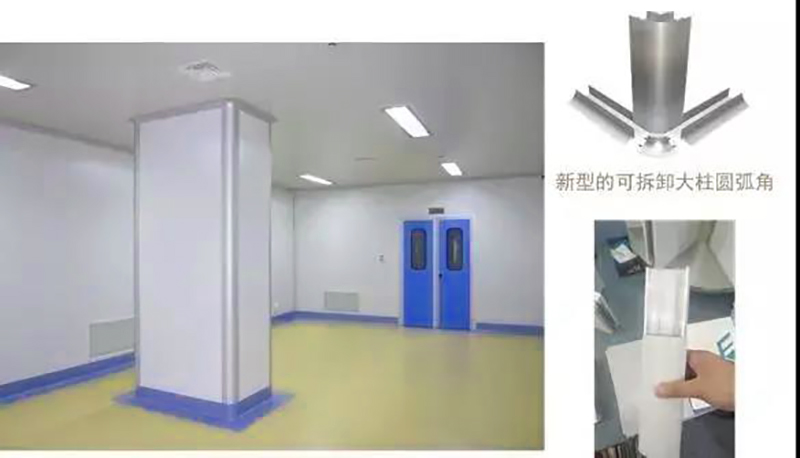

卫生型铝形材部件:易于清洁,用于水平和垂直方向彩板凸角的连接。安装在拐角处的凹形边饰,完全与墙面平齐,美观大方,方便卫生。

365在线体育(中国北京)有限公司,湘潭彩钢夹芯板销售,湘潭彩钢板销售

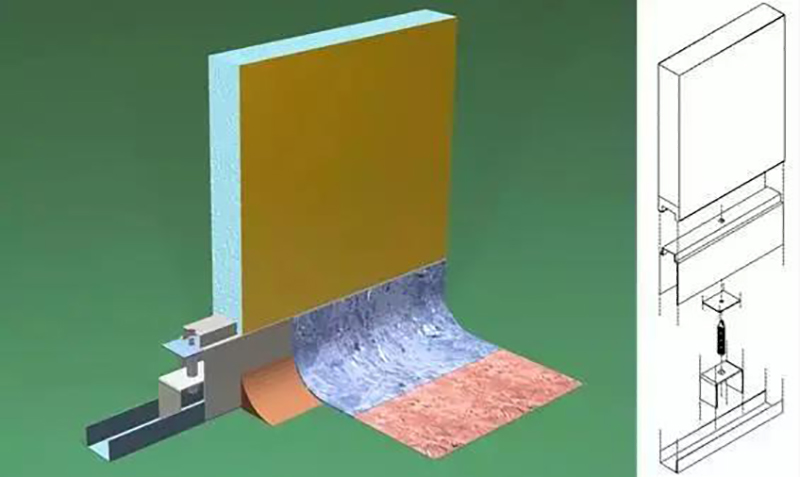

>>>墙与地面连接示意图


365在线体育(中国北京)有限公司,湘潭彩钢夹芯板销售,湘潭彩钢板销售

独特的地龙骨形式,确保PVC或环氧彩沙地面上墙100mm,并与墙面完全平齐,保证了各洁净间的完全密闭,易于清洁,完全符合GMP要求。
>>>墙与顶面连接示意图


365在线体育(中国北京)有限公司,湘潭彩钢夹芯板销售,湘潭彩钢板销售


完全独立吊装的吊顶系统,既保证吊顶强度,又保证所有墙体的灵活拆装。


>>>墙与墙“L”连接示意图


岩棉玻镁夹芯板,净化板材岩棉玻镁夹芯板,净化板材


⑧附件


岩棉玻镁夹芯板,净化板材

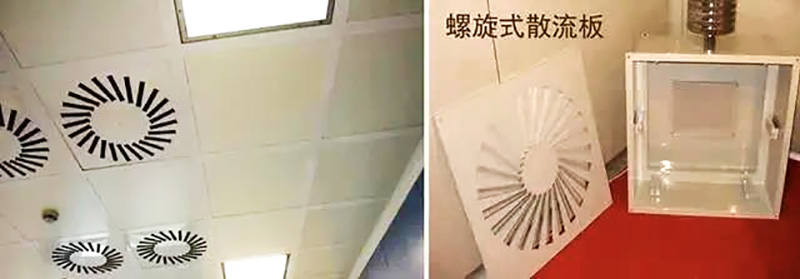

世卫组织推荐的旋流扩散板,有利于清除房间死角。选用液槽密封高效过滤器,确保零泄露,满足PAO测试要求。


岩棉玻镁夹芯板,净化板材

岩棉玻镁夹芯板,净化板材


洁净室围护结构

岩棉玻镁夹芯板,净化板材


>>>方案审核-确认设计标准

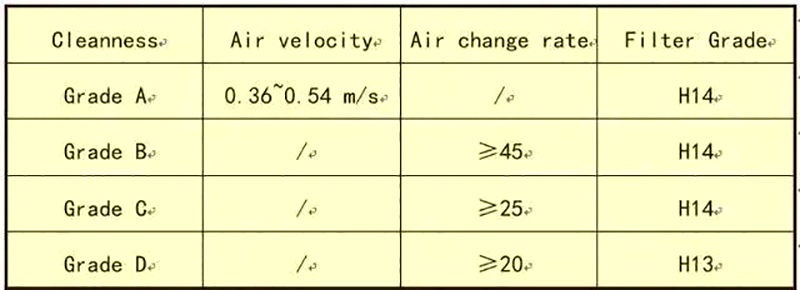

洁净空调-风速、换气次数、过滤器:


岩棉玻镁夹芯板,净化板材

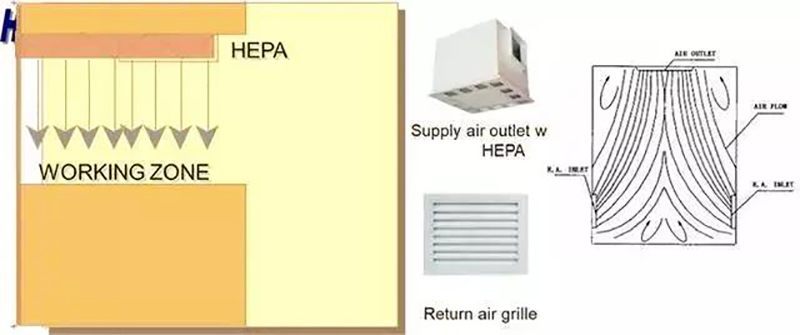

>>>审核高效布置及气流组织


岩棉玻镁夹芯板,净化板材

备注:A级单向流,B/C/D紊乱。
⑩设计要点—空气净化

1.过滤。
2.灭菌。
3.常用净化设备。
4.过滤器的密封处理。
5.换气次数与断面风速。
>>>过滤
是指从现有的一批物质中筛选出符合条件的物质,去掉不符合条件的另一部分物质。空气过滤是筛选出洁净空气,去除掉尘埃粒子。用于过滤空气的设备是空气过滤器。


岩棉玻镁夹芯板,净化板材


岩棉玻镁夹芯板,净化板材

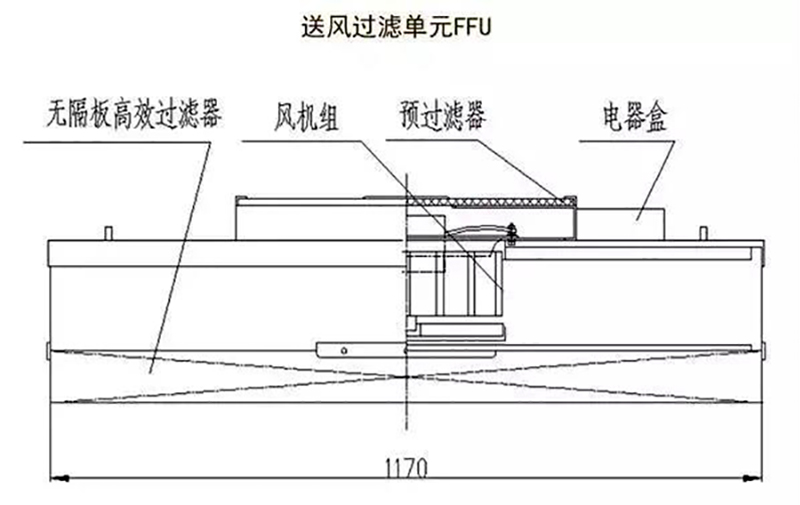

>>>送风过滤单元FFU

岩棉玻镁夹芯板,净化板材

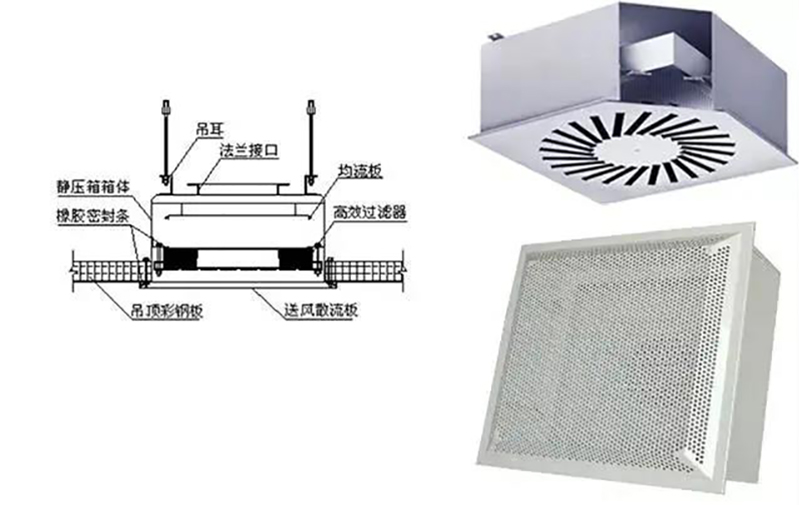

>>>高效过滤风口

岩棉玻镁夹芯板,净化板材

>>>通风管道

岩棉玻镁夹芯板,净化板材

岩棉玻镁夹芯板,净化板材
岩棉玻镁夹芯板,净化板材


>>>净化风管的制作安装
采用优质镀锌钢板,现场安装,制作车间封闭无尘 。
加工前,镀锌板用中性洗涤剂清洗,擦净、干燥后使用。
风管不得有横向拼接缝,尽量减少纵向拼接缝,加工镀锌钢板风管避免损坏镀锌层。
风管合口后需用塑料布封住两端,码放在清洁防护棚或车间内,安装时运入现场后再拆封口,风管安装前再次清扫干净后进行安装。
风管加工制作根据设计施工图纸要求及现场实测尺寸,绘制加工草图后逐个系统加工制作安装。


岩棉玻镁夹芯板,净化板材
